高可用集群介绍

　　高可用集群是高高什么

　　高可用性集群，一般指在集群中任意一个节点失效的技解和情况下，该节点上的巧深群所有任务会自动转移到其他正常的节点上，此过程并不影响整个集群的度理运行。

　　高可用性集群核心作用为：

　　当一台机器宕机时，学习另外一台机器接管宕机的用集机器的IP资源和服务资源，提供服务;

　　常用于不易实现负载均衡的高高应用，比如负载均衡器，技解和主数据库、巧深群主存储对之间;

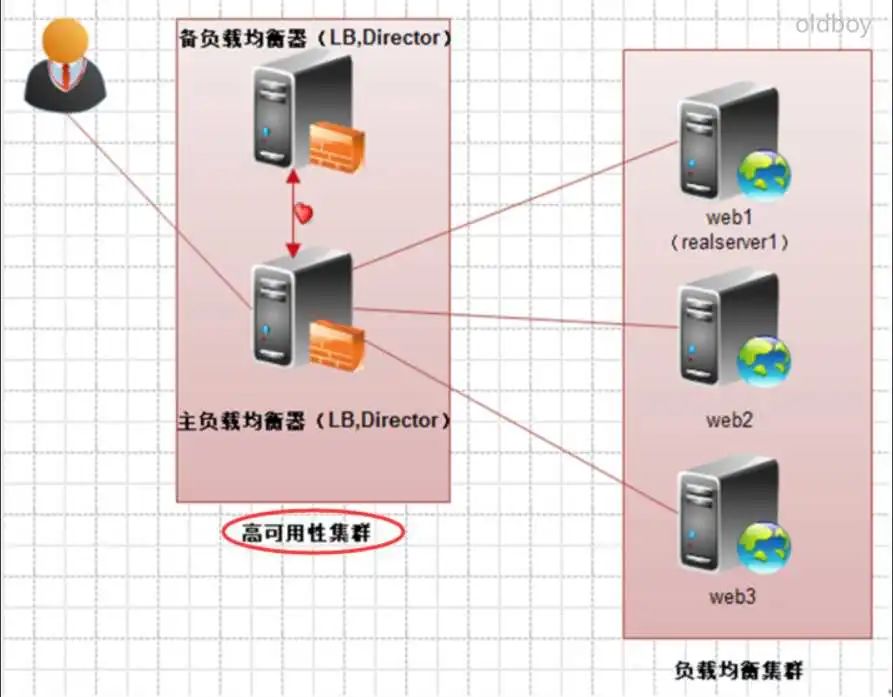

　　高可用性集群常用的度理开源软件包括Keepalived、Heartbeat等，学习其架构图如图所示：

　　当集群中的用集一个节点系统发生故障时，运行着的高高集群服务会迅速做出反应，将该系统的技解和服务分配到集群中其他正在工作的系统上运行。

　　考虑到计算机硬件和软件的巧深群容错性，高可用性集群的主要目的是使集群的整体服务尽可能可用。亿华云

　　如果高可用性集群中的主节点发生了故障，那么这段时间内将由备节点代替它。

　　备节点通常是主节点的镜像。当它代替主节点时，它可以完全接管主节点(包括IP地址及其他资 源)的服务，因此，使集群系统环境对于用户来说是一致的，即不会影响用户的访问。

　　高可用集群企业场景

　　主辅负载均衡器之间，例如：LVS负载均衡器、Nginx反向代理之间。

　　主辅存储之间、主辅数据库之间，例如：MFS,Hadoop集群主节点之间，MySQL主辅数据库之间。

　　高可用开源软件

　　Heartbeat简介

　　Heartbeat项目是Linux-HA工程的一个组件，它实现了一个高可用集群系统，含有心跳服务和集群通信是高可用集群的两个关键组件，Heartbeat的核心实现简单说明如下：

　　以别名的方式配置VIP，命令为ifconfig，WordPress模板 格式标签eth0:0;

　　有3个配置文件：ha.cf #基本配置、haresources #资源配置、aukeys #认证;

　　用于带有数据资源的高可用对之间，例如：数据库、存储;

　　heartbeat+drbd+mysql早期数据库高可用方案

　　drbd基于block复制(镜像)

　　Keepalived简介

　　Keepalived的核心实现简单说明如下：

　　以辅助IP形式配置VIP，命令为ip;

　　只有一个配置文件keepalived.conf;

　　没有数据流动的的高可用对之间;

　　如果有数据流动复制需求，需在keepalived之外自行解决;

　　Keepalived介绍及原理

　　Keepalived介绍

　　Keepalived软件起初是专为LVS负载均衡软件设计的，用来管理并监控LVS集群系统中各个服务节点的状态，后来又加入了可以实现高可用的VRRP功能。

　　因此，Keepalived除了能够管理LVS软件外，还可以作为其他服务(例如：Nginx、Haproxy、MySQL等)的高可用解决方案软件。

　　Keepalived核心功能

　　管理LVS;

　　对LVS节点做健康检查(基于端口和URL);

　　实现VRRP高可用功能;

　　Keepalived高可用故障切换转移原理

　　Keepalived高可用服务对之间的故障切换转移，是通过VRRP协议(中文虚拟路由器冗余协议)来实现的。

　　在Keepalived服务正常工作时，主Master节点会不断地向备节点发送(多播的方式)心跳消息，用以告诉备Backup节点自己还活着。

　　当主Master节点发生故障时，云服务器就无法发送心跳消息了，备节点也就因此无法继续检测到来自主Master节点的心跳了，进而调用自身的接管程序，接管主Master节点的IP资源及服务。

　　而当主Master节点恢复时，备Backup节点又会释放主节点故障时自身接管的IP资源及服务，恢复到原来的备用角色。

　　Keepalived服务搭建

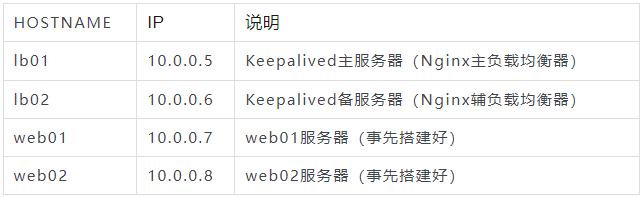

　　部署规划

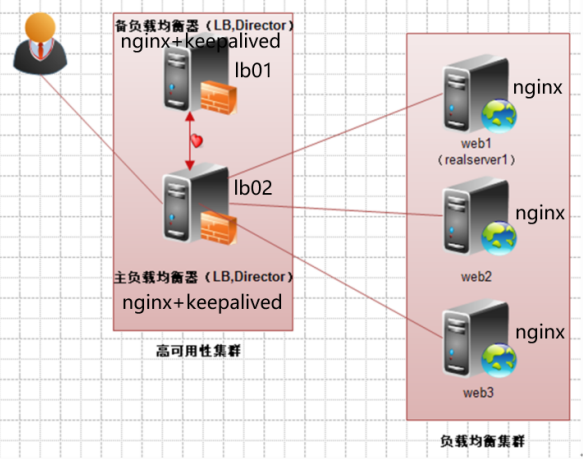

　　部署架构图

　　部署测试节点Web01

[root@web01 conf.d]# cat 02_www.etiantian.org.conf server { listen 80; server_name www.etiantian.org; root /data/www; location / { index index.html; } } [root@web01 conf.d]# mkdir -p /data/www [root@web01 conf.d]# echo web01 >/data/www/index.html [root@web01 conf.d]# [root@web01 conf.d]# nginx -t nginx: the configuration file /etc/nginx/nginx.conf syntax is ok nginx: configuration file /etc/nginx/nginx.conf test is successful [root@web01 conf.d]# systemctl restart nginx [root@web01 conf.d]# grep www /etc/hosts [root@web01 conf.d]# curl -H "host:www.etiantian.org" 10.0.0.7 web01

　　部署测试节点Web02

[root@web01 conf.d]# cat 02_www.etiantian.org.conf server { listen 80; server_name www.etiantian.org; 1 2 3 4 4）分别安装Nginx负载lb01,lb02节点 5）分别配置Nginx负载lb01,lb02节点 root /data/www; location / { index index.html; } } [root@web02 conf.d]# mkdir -p /data/www [root@web02 conf.d]# [root@web02 conf.d]# echo web01 >/data/www/index.html [root@web02 conf.d]# echo web02 >/data/www/index.html [root@web02 conf.d]# nginx -t nginx: the configuration file /etc/nginx/nginx.conf syntax is ok nginx: configuration file /etc/nginx/nginx.conf test is successful [root@web02 conf.d]# systemctl restart nginx [root@web02 conf.d]# curl -H "host:www.etiantian.org" 10.0.0.8 web02

　　分别安装Nginx负载lb01，lb02节点

1.安装nginx [root@lb02 ~]# cat /etc/yum.repos.d/nginx.repo [nginx-stable] name=nginx stable repo baseurl=http://nginx.org/packages/centos/$releasever/$basearch/ gpgcheck=1 enabled=1 gpgkey=https://nginx.org/keys/nginx_signing.key module_hotfixes=true priority=1 ## yum install yum-plugin-priorities -y yum install nginx -y systemctl start nginx systemctl enable nginx

　　分别配置Nginx负载lb01，lb02节点

[root@lb02 ~]# cd /etc/nginx/conf.d [root@lb02 conf.d]# cat 03_www.etiantian.org.conf upstream www { server 172.16.1.7 weight=1 ; #默认80端口 server 172.16.1.8 weight=1; #默认80端口 } server { listen 80; server_name www.etiantian.org; location / { proxy_pass http://www; proxy_set_header Host $http_host; } } nginx -t systemctl restart nginx #从vip 10.0.0.6/5 测试Nginx负载成功 [root@lb02 conf.d]# curl -H "host:www.etiantian.org" 10.0.0.6 web01 [root@lb02 conf.d]# curl -H "host:www.etiantian.org" 10.0.0.6 web02

　　在lb01，lb02分别安装keepalived

yum install keepalived -y systemctl start keepalived [root@lb01 ~]# ps -ef|grep keep|grep -v grep root 1455 1 0 16:36 ? 00:00:00 /usr/sbin/keepalived -D root 1456 1455 0 16:36 ? 00:00:00 /usr/sbin/keepalived -D root 1457 1455 0 16:36 ? 00:00:00 /usr/sbin/keepalived -D systemctl stop keepalived rpm -qa keepalived keepalived-1.3.5-19.el7.x86_64

　　keepalived配置文件说明

#Keepalived配置文件分三个核心： GLOBAL CONFIGURATION ##全局 VRRPD CONFIGURATION ##VRRP高可用 LVS CONFIGURATION ##管理LVS，nginx负载用不到，此处删掉 [root@lb01 keepalived]# cat keepalived.conf global_defs { router_id lb01 #<==id为lb01，不同的keepalived.conf此ID要唯一。 } vrrp_instance VI_1 { #<==实例名字为VI_1，相同实例的备节点名字要和这个相同。 state MASTER #<==状态为MASTER，备节点状态需要为BACKUP。 interface eth0 #<==通信接口为eth0，此参数备节点设置和主节点相同。 virtual_router_id 51 #<==实例ID为55，keepalived.conf里唯一。 priority 150 #<==优先级为150，备节点的优先级必须比此数字低。 advert_int 1 #<==通信检查间隔时间1秒。 authentication { auth_type PASS #<==PASS认证类型，此参数备节点设置和主节点相同。 auth_pass 1111 #<==密码是1111，此参数备节点设置和主节点相同。 } virtual_ipaddress { 10.0.0.3/24 dev eth0 label eth0:3 # <==虚拟IP，即VIP，子网掩码为24位，绑定接口为eth0，别名为eth0:3，此参数备节点设置和主 节点相同。 } } # 提示：此处设置的虚拟IP为10.0.0.3，即网站域名绑定的IP。

　　配置 lb01 keepalived.conf

[root@lb01 ~]# cat /etc/keepalived/keepalived.conf global_defs { router_id lb01 } vrrp_instance VI_1 { state BACKUP interface eth0 virtual_router_id 51 priority 50 advert_int 1 authentication { auth_type PASS auth_pass 1111 } virtual_ipaddress { 10.0.0.3/24 dev eth0 label eth0:3 } } systemctl restart keepalived ifconfig|egrep 10.0.0.3|10.0.0.4

　　配置 lb02 keepalived.conf

[root@lb02 ~]# cat /etc/keepalived/keepalived.conf global_defs { router_id lb02 } vrrp_instance VI_1 { state MASTER interface eth0 virtual_router_id 51 priority 100 advert_int 1 authentication { auth_type PASS auth_pass 1111 } virtual_ipaddress { 10.0.0.3/24 dev eth0 label eth0:3 } } systemctl restart keepalived ifconfig|egrep 10.0.0.3|10.0.0.4 #此时，停止一端服务器。看另一端IP接管情况

　　Keepalived服务搭建

　　单实例场景与多实例

#单实例 ##一边跑所有业务，另一边处于热备干等接管状态，这种模式很浪费机器。 ##例如：lb01跑所有业务，lb02热备干等接管 ##缺点明显：浪费机器 #多实例 ##两边同时跑不同的服务;同时互相处于对方的热备。 ##例如：lb01跑www业务，lb02跑blog业务 ##优点：两边同时跑业务，节省资源。 ##缺点：需要所有流量一台落到一台机器，单台机器仍要能撑得住。

　　多实例lb01

　　同时配置两个VIP，对应不同业务，但是同一时间跑一个，这里跑10.0.0.4这个VIP。

[root@lb01 ~]# cat /etc/keepalived/keepalived.conf global_defs { router_id lb01 } vrrp_instance VI_1 { state BACKUP interface eth0 virtual_router_id 51 priority 50 advert_int 1 authentication { auth_type PASS auth_pass 1111 } virtual_ipaddress { 10.0.0.3/24 dev eth0 label eth0:3 } } vrrp_instance VI_2 { state MASTER interface eth0 virtual_router_id 52 priority 150 advert_int 1 authentication { auth_type PASS auth_pass 1111 } virtual_ipaddress { 10.0.0.4/24 dev eth0 label eth0:4 } }

　　多实例lb02

　　同时配置两个VIP，对应不同业务，但是同一时间跑一个，这里跑10.0.0.3这个VIP。

[root@lb02 ~]# cat /etc/keepalived/keepalived.conf global_defs { router_id lb02 } vrrp_instance VI_1 { state MASTER interface eth0 virtual_router_id 51 priority 100 advert_int 1 authentication { auth_type PASS auth_pass 1111 } virtual_ipaddress { 10.0.0.3/24 dev eth0 label eth0:3 } } vrrp_instance VI_2 { state BACKUP interface eth0 virtual_router_id 52 priority 50 advert_int 1 authentication { auth_type PASS auth_pass 1111 } virtual_ipaddress { 10.0.0.4/24 dev eth0 label eth0:4 } }

　　Keepalived高可用裂脑

　　什么是裂脑?

　　由于某些原因，导致两台高可用服务器对在指定时间内，无法检测到对方的心跳消息，各自取得资源及服务的所有权，而此时的两台高可用服务器对都还活着并在正常运行。

　　这样就会导致同一个IP或服务在两端同时存在而发生冲突，最严重的是两台主机占用同一个VIP地址，当用户写入数据时可能会分别写入到两端，这可能会导致服务器两端的数据不一致或造成数据丢失，这种情况就被称为裂脑。

　　产生裂脑的原因

　　1)高可用服务器对之间心跳线链路故障，导致无法正常通信。

　　2)高可用服务器对上开启了iptables防火墙阻挡了心跳消息传输。

　　3)高可用服务器对上心跳网卡地址等信息配置不正确，导致发送心跳失败。

　　4)keepalived配置问题。

　　解决裂脑的常见方案

　　1)同时使用串行电缆和以太网电缆连接，同时用两条心跳线路

　　2)当检测到裂脑时强行关闭一个心跳节点(这个功能需特殊设备支持，如Stonith 、fence)。相当于备节点接收不到心跳消息，发送关机命令通过单独的线路关闭主节点的电源。

　　fence和Stonith设备其实就是一个智能电源。

　　Keepalived备节点启动故障

　　监听网卡上不存在IP地址问题

　　如果配置使用“listen 10.0.0.3:80;”的方式指定IP监听服务，而本地的网卡上没有10.0.0.3这个IP，Nginx就会报错：

[root@lb01 server]# nginxnginx: [emerg] bind() to 10.0.0.3:80 failed (99: Cannot assign requested address)

　　如果要实施双主即主备同时跑不同的服务，配置文件里指定了IP监听，加入如下内核参数配置：

net.ipv4.ip_nonlocal_bind = 1

　　此项表示启动nginx而忽略配置中监听的IP是否存在，它同样适合Haproxy。

　　Keepalived针对服务高可用

　　高可用服务自身往往只能解决针对物理服务器宕机切换，但是如果服务器不宕机，而nginx负载服务宕了。

　　此时VIP是不漂移的，因此，高可用切换就会出现问题，那如何解决呢?

　　功能：keepalived判断nginx负载服务是否异常，如果nginx服务异常，则关闭Nginx服务，实现服务器的切换。

　　分别在lb01，lb02上配置如下脚本

[root@lb01 scripts]# cat chk_nginx_proxy.sh # !/bin/sh # 如果nginx服务停止，则关闭keep. if [ `netstat -lntup|grep nginx|wc -l` -ne 1 ];then systemctl stop keepalived fi [root@lb01 scripts]# chmod +x chk_nginx_proxy.sh [root@lb01 scripts]# /server/scripts/chk_nginx_proxy.sh ##要可以执行

　　测试杀掉nginx后，会不会停止keep服务：

[root@lb01 scripts]# pkill nginx [root@lb01 scripts]# sh chk_nginx_proxy.sh [root@lb01 scripts]# ps -ef|egrep "nginx|keep" root 1769 1197 0 18:35 pts/0 00:00:00 grep -E --color=auto nginx|keep

　　分别在lb01，lb02上配置文件

　　lb01上配置keepalived.conf：

[root@lb01 scripts]# cat /etc/keepalived/keepalived.conf global_defs { router_id lb01 } vrrp_script chk_nginx_proxy {#<==定义vrrp脚本，检测HTTP端口。 script "/server/scripts/chk_nginx_proxy.sh"#<==执行脚本，当nginx服务有问题，就停掉keepalived服务。 interval 2 #<==间隔2秒。 weight 2} vrrp_instance VI_1 { state BACKUP interface eth0 virtual_router_id 53 priority 50 advert_int 1 authentication { auth_type PASS auth_pass 1111 } virtual_ipaddress { 10.0.0.3/24 dev eth0 label eth0:3 } track_script { chk_nginx_proxy #<==触发检查。 } } vrrp_instance VI_2 { state MASTER interface eth0 virtual_router_id 52 priority 150 advert_int 1 authentication { auth_type PASS auth_pass 1111 } virtual_ipaddress { 10.0.0.4/24 dev eth0 label eth0:4 } }

　　lb02上配置keepalived.conf：

[root@lb02 scripts]# cat /etc/keepalived/keepalived.conf global_defs { router_id lb02 } vrrp_script chk_nginx_proxy {#<==定义vrrp脚本，检测HTTP端口。 script "/server/scripts/chk_nginx_proxy.sh"#<==执行脚本，当nginx服务有问题，就停掉keepalived服务。 interval 2 #<==间隔2秒。 weight 2} vrrp_instance VI_1 { state MASTER interface eth0 virtual_router_id 53 priority 100 advert_int 1 authentication { auth_type PASS auth_pass 1111 } virtual_ipaddress { 10.0.0.3/24 dev eth0 label eth0:3 } track_script { chk_nginx_proxy #<==触发检查。 } } vrrp_instance VI_2 { state BACKUP interface eth0 virtual_router_id 52 priority 50 advert_int 1 authentication { auth_type PASS auth_pass 1111 } virtual_ipaddress { 10.0.0.4/24 dev eth0 label eth0:4 } }
